Selhání teplotního senzoru #10205 (SL1/SL1S)

Relevantní pro:
Poslední aktualizace 3 years ago
Tento článek je také dostupný v následujících jazycích:
ENPLDEESITFR

Co se stalo?

Tiskárna zobrazuje zprávu: Chyba snímače teploty/UV LED. Zkontrolujte zapojení a připojení.

Název chyby: Chyba senzoru teploty

Kód chyby: #10205

Tiskárna SL1 má několik senzorů, které měří teplotu mnoha dílů a komponent na tiskárně. K této chybě může dojít, pokud byl drát odpojen nebo poškozen nebo byl poškozen samotný snímač.

Jak to spravit?

Přístup k základní desce

Nejprve se ujistěte, že není zástrčka senzoru odpojená od základní desky A64. Přístup k základní desce:

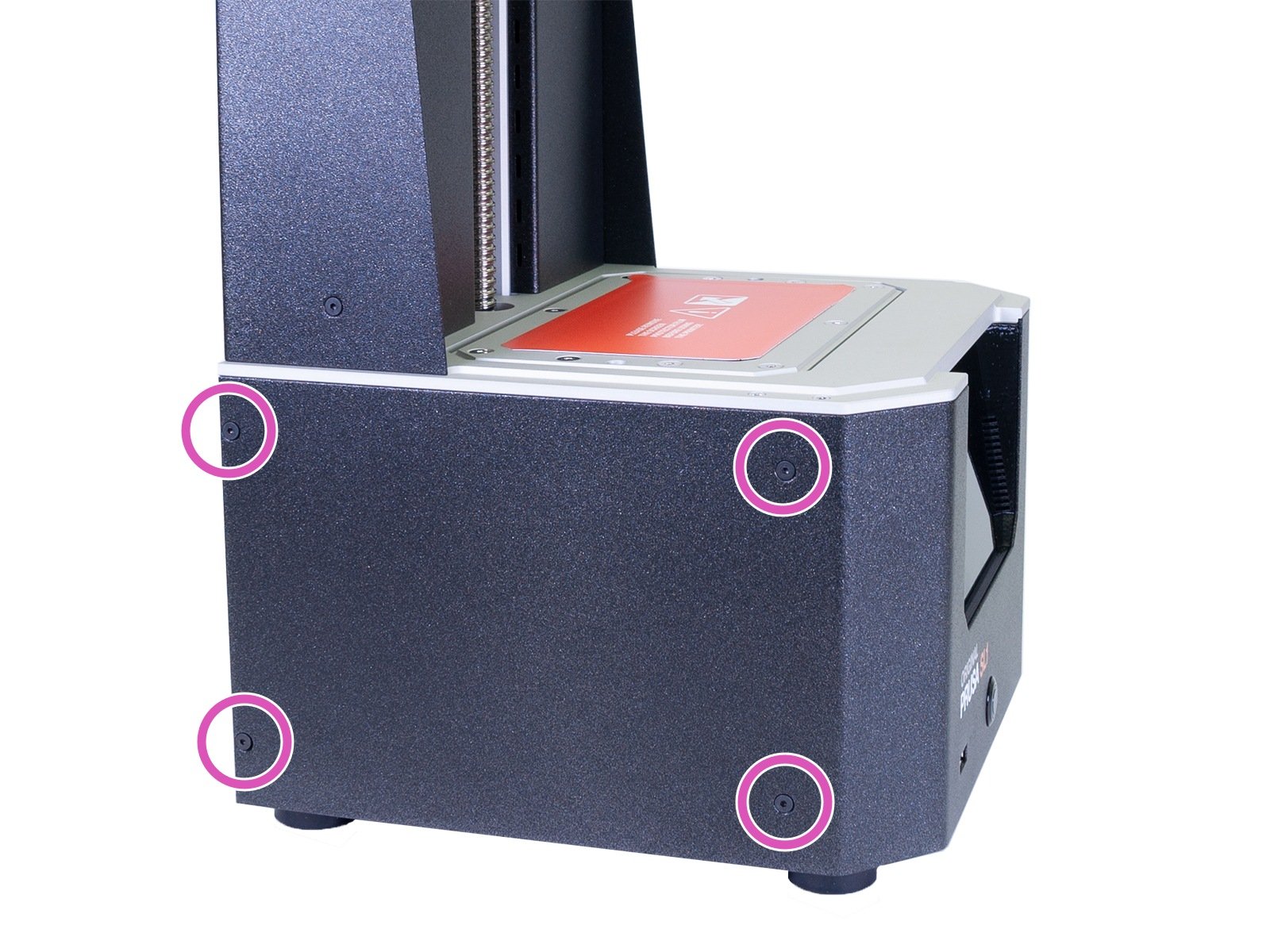

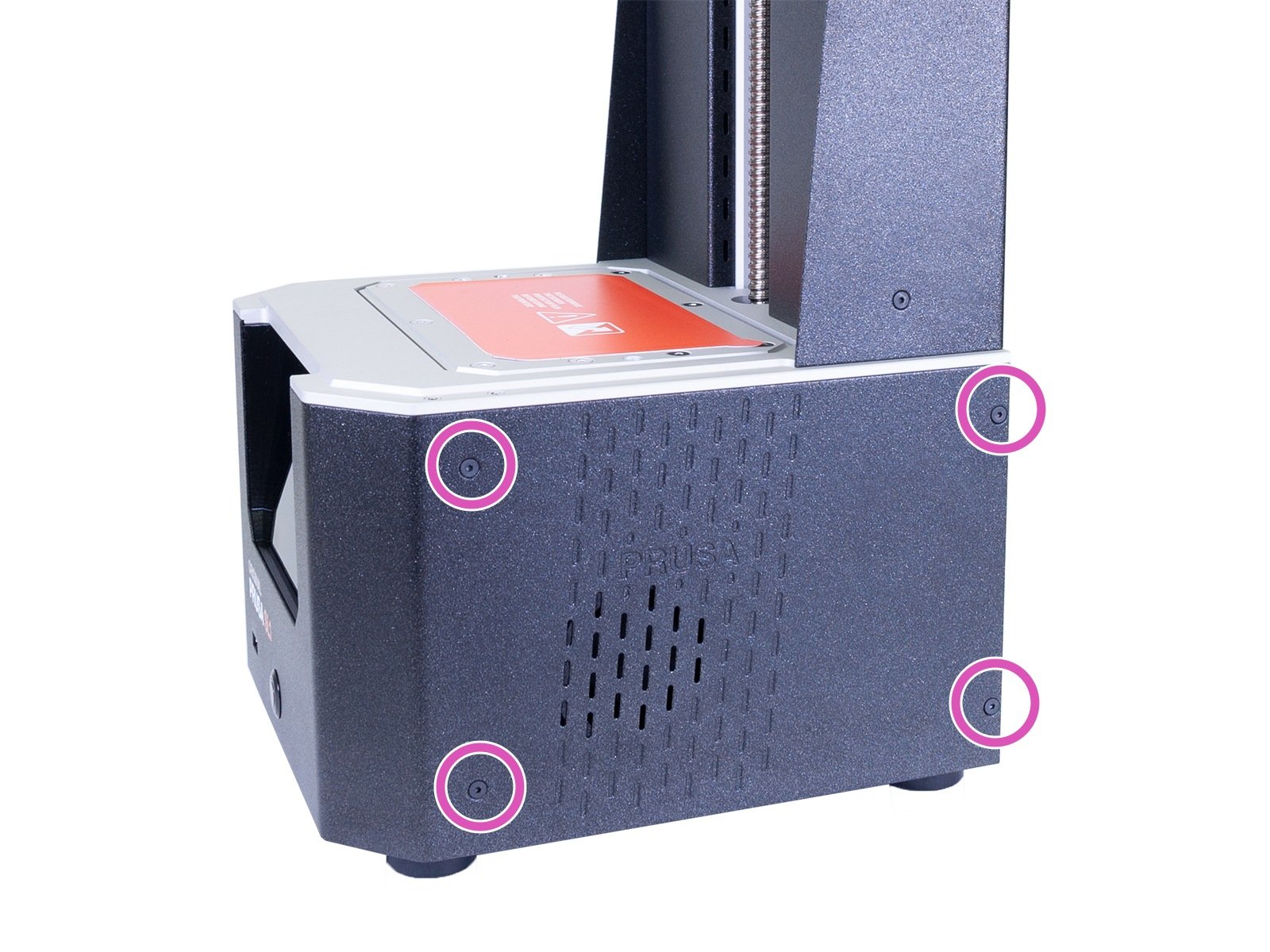

  1. Odstraňte 4 šroubky na levé i pravé straně tiskárny.

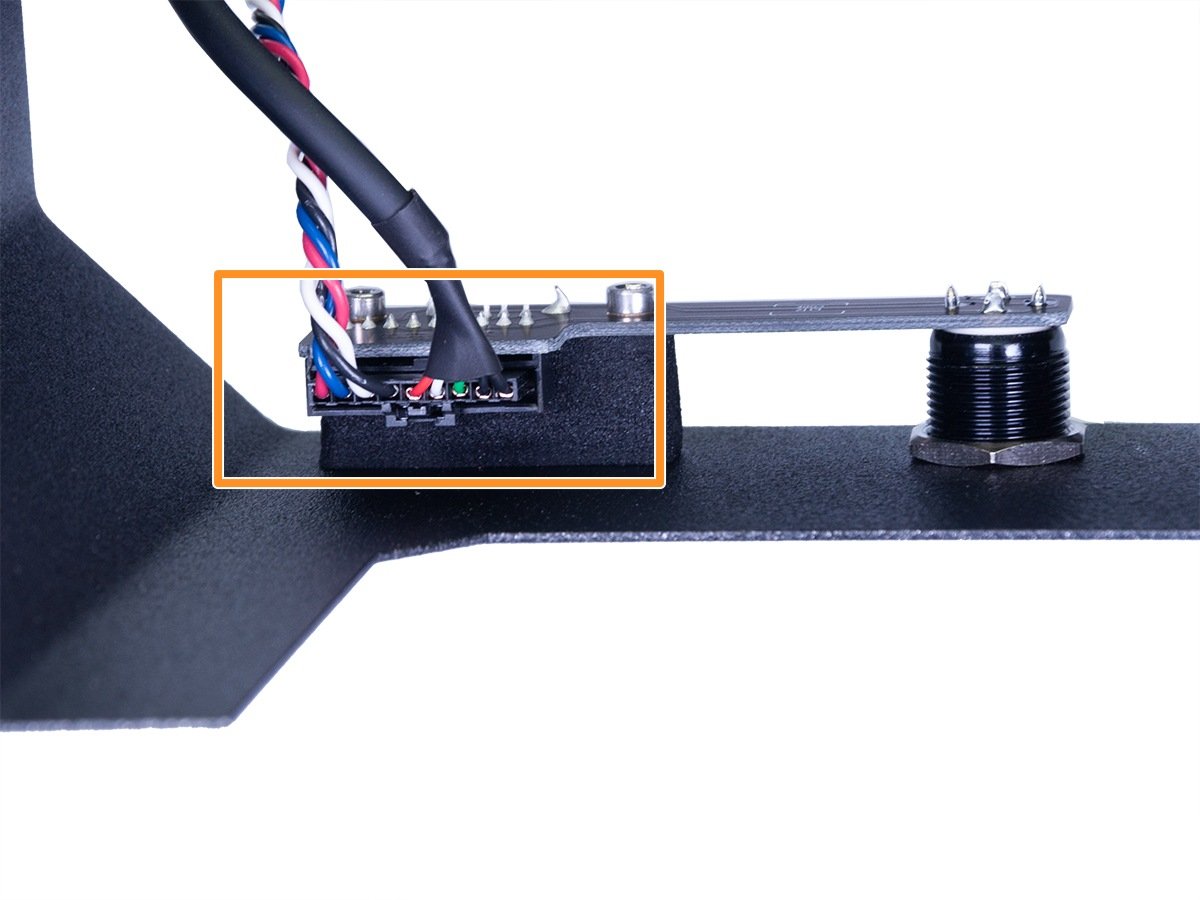

  1. Před vysunutím předního panelu odpojte kabel vedoucí k přednímu USB portu.

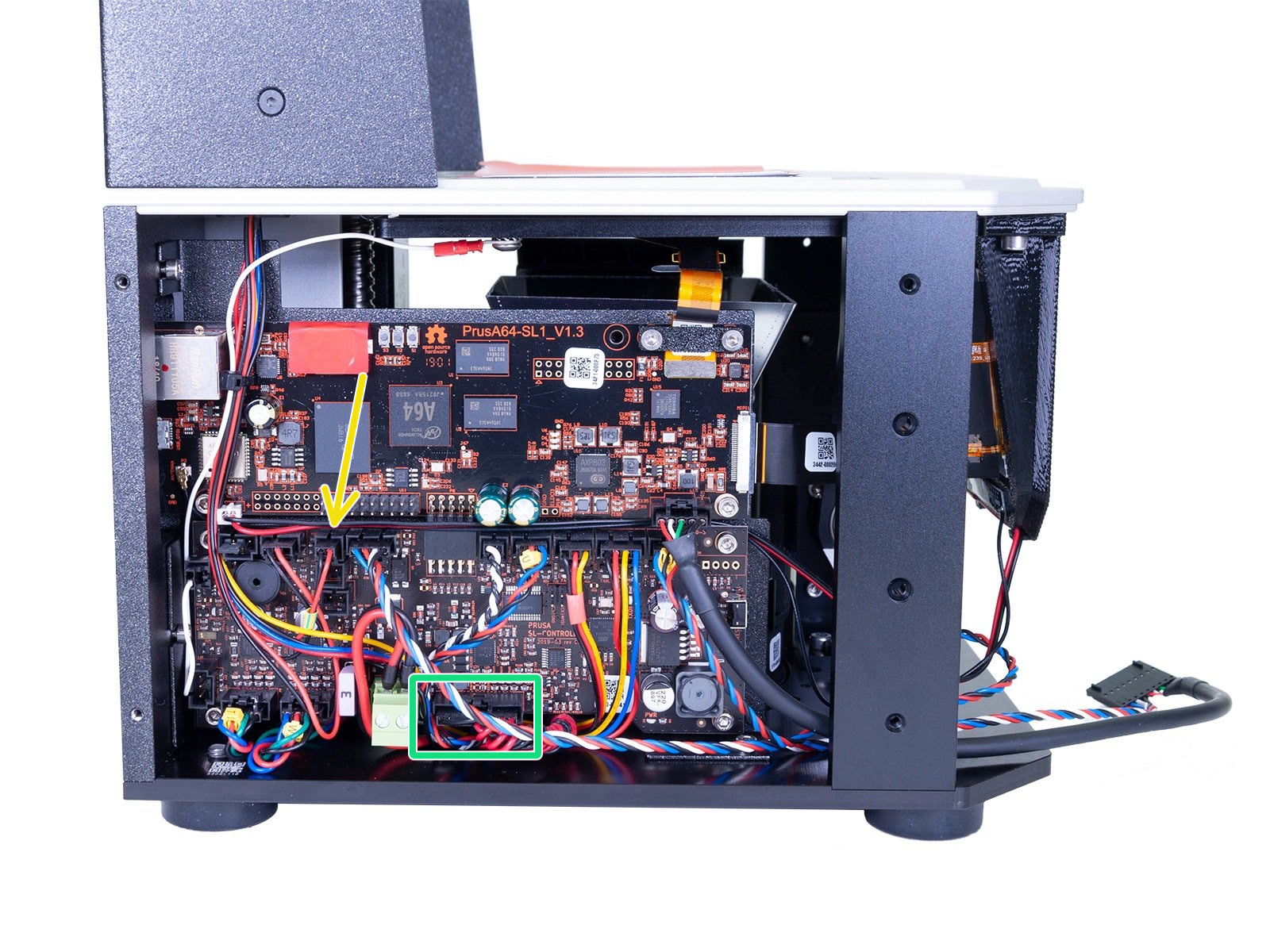

Nyní budete mít plný přístup k základní desce a jejím připojením. Na levém obrázku vidíte senzor okolní teploty (termistor), který je označen žlutou šipkou, a senzor teploty LED, který je připojen společně se svými napájecími kabely a je označen zeleným čtvercem.



Senzor okolní teploty

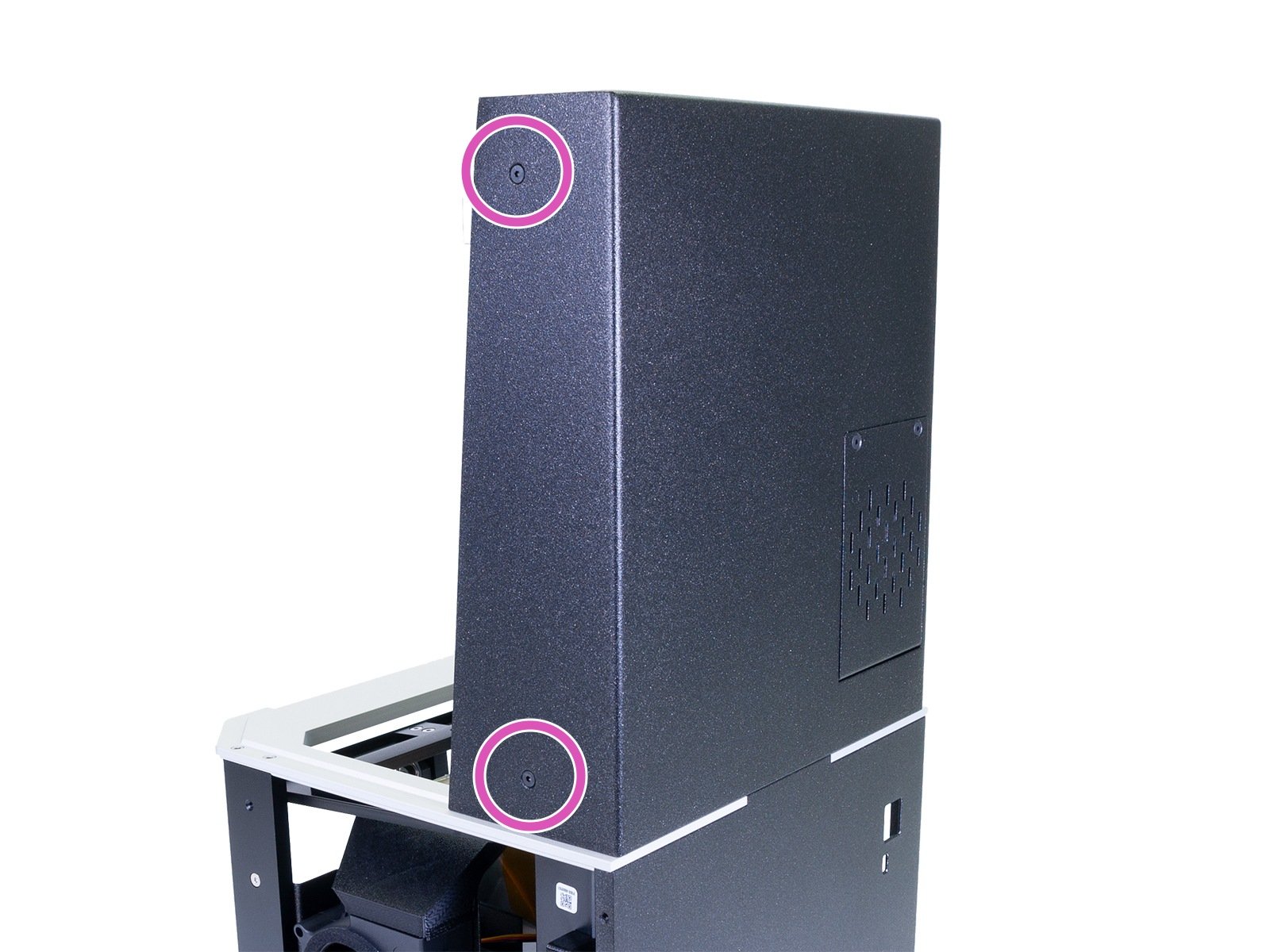

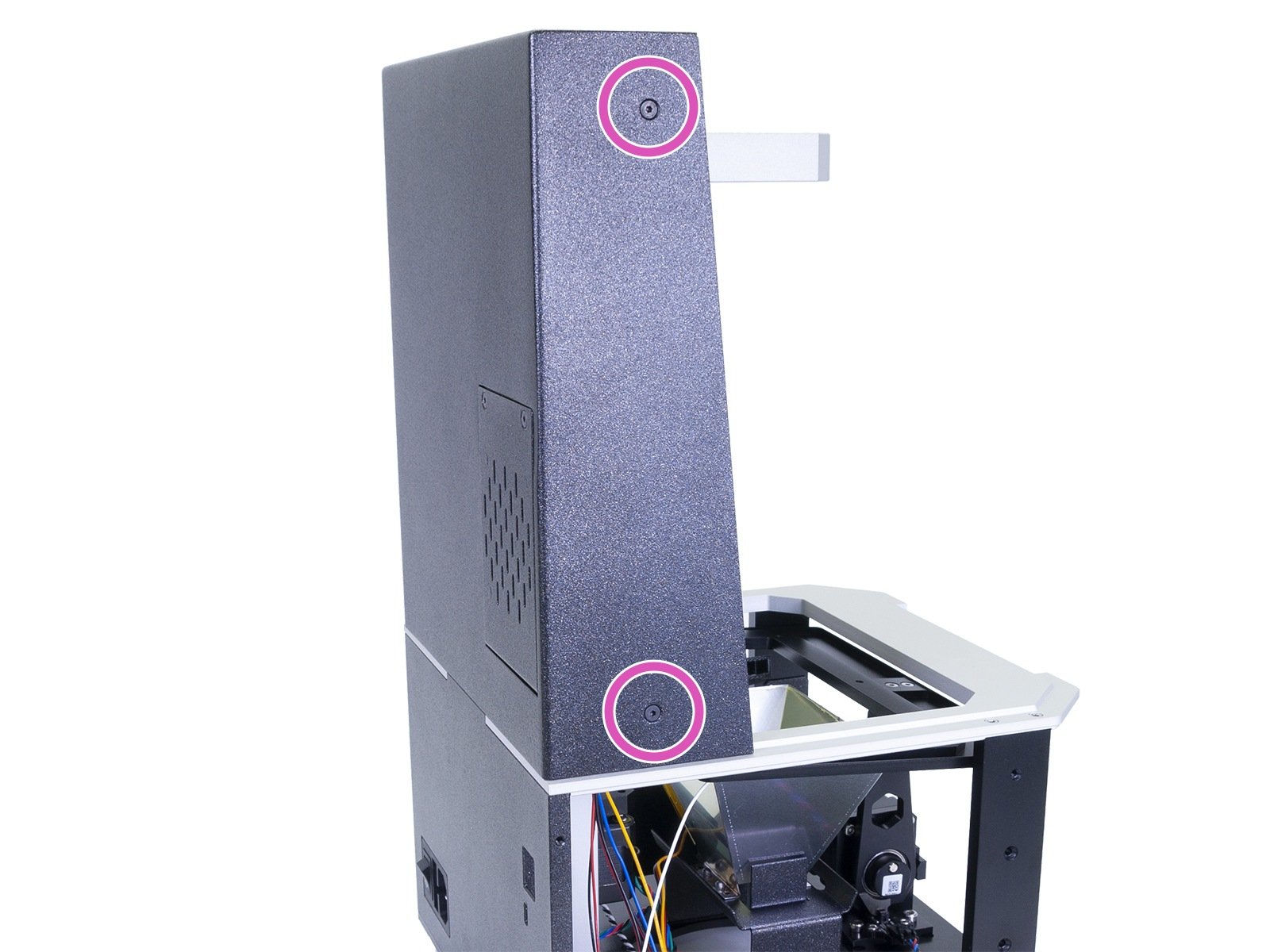

Samotný senzor se nachází uvnitř věže, za zadní deskou. Senzor je přístupný odstraněním šroubů po stranách.



Integritu senzoru okolní teploty můžete zkontrolovat pomocí multimetru. Odpojte jej od desky a změřte odpor na vodičích konektoru tak, jak je znázorněno níže. Nastavte měřič na 200 K ohmu, aby byl ve správném rozsahu. Více informací na Použití multimetru.

Senzor teploty UV LED

Tento senzor je integrován do LED PCB. Pokud se zobrazí chyba, že je chyba u tohoto senzoru, zkontrolujte a znovu usaďte připojení panelu LED, je možné, že bude nutné jej vyměnit. Jedná se o sestavu s chladičem a ventilátorem, ke které lze přistupovat ze spodní části tiskárny.

Jak vyměnit sestavu UV LED světla (SL1)
